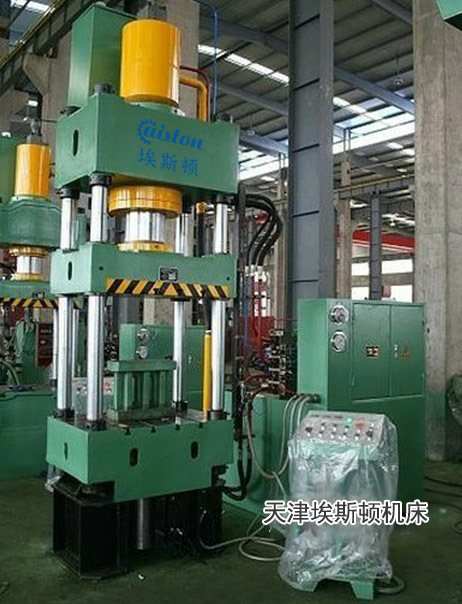

四柱万能式液压机

产品详情

产品参数

性能特点：
本系列液压机采用PLC+HMI电气控制系统，有调整自动、手动及半自动三种操作方式，可实现定压和定程两种工艺方式。定压成型时，在压制有保压延时及自动回程动作，工作台中间装有顶出装置，除顶出制品外，尚可作为液压垫用于拉伸制件的成型工艺，其工作压力和行程，可根据工艺需要，可在规定的范围内调节。
适用领域：
本系列液压机具有广泛的通用性，适用于各种各种金属材料的拉伸、弯曲、翻边、冷挤、冲裁等工艺。还适用于校正、压装、粉末制品、磨料制品、砂轮、胶木、树脂热固性制品成形以及塑料制品绝缘材料的压制成形。

可选配置：
●触摸式工业显示屏
●移动工作台
●液压系统加热、冷却装置
●光电保护装置
●打料装置
●模具加热及温控装置
●位移传感器、压力传感器

项目		单位	YTD32-40	YTD32-63	YTD32-100	YTD32-200	YTD32-315	YTD32-500	YTD32-630	YTD32-800	YTD32-1250	YTD32-2000
公称力		KN	400	630	1000	2000	3150	5000	6300	8000	12500	20000
回程力		KN	180	190	320	450	630	1000	1000	1600	2000	4000
顶出力		KN	100	190	190	350	630	1000	1000	1000	2000	2500
液体******工作压力		Mpa	25	25	25	25	25	25	25	25	25	25
滑块******行程		mm	450	500	600	700	800	900	1000	600	900	800
顶出活塞******行程		mm	150	150	200	250	250	350	350	450	300	150
滑块距工作台******距离		mm	700	800	900	1100	1250	1500	1700	1200	1400	1400
滑块行程速度	快下	mm/s	50	80	100	100	100	100	100	80	80	80
	工作	mm/s	10	10	14	12	10	10	10	8	6-10	2-6
	回程	mm/s	80	80	80	80	80	80	60	60	50	50
顶出行程速度	顶出	mm/s	95	50	70	65	55	80	80	60	60	70
顶出行程速度	退回	mm/s	120	100	140	95	110	160	150	120	80	100
工作台有效面积	左右	mm	500	580	720	1000	1260	1400	1500	1600	1700	2000
工作台有效面积	前后	mm	460	500	580	900	1200	1400	1500	1600	1600	1600
机器占地面积	左右	mm	1385	2000	2160	2825	3200	4060	4200	4800	5250	6000
机器占地面积	前后	mm	920	1500	1504	2060	2100	3525	4000	4000	3800	2200
电机总率		KW	5.5	7.5	7.5	15	22	30	37	45	75.5	90

备注：
本资料所列数据为参考数据，如有改动恕不另行通知，本公司保留对此资料的最终解释权。
