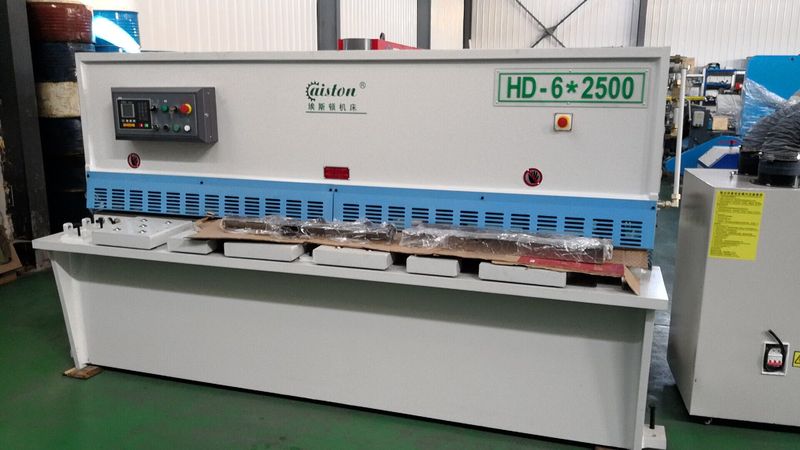

液压摆式剪板机
液压摆式剪板机
液压摆式剪板机
- 产品详情
- 产品参数
液压摆式剪板机 机床性能特点：
1、采用全钢焊接结构，有足够的强度与刚性。
2、液压传动系统，操作安全可靠，外形美观。
3、设有快速灵活的间隙调节机构，剪切精度高。
4、设有灯光对线装置，便于划线剪切。
5、后档料尺寸及剪切次数有数字显示装置。
6、机床左右及后面设有安全防护栅装置、电器柜设有开门断电及前后设有紧急开关装置，带有防护罩脚踏开关，以保证工作时操作安全
◆主要外购件生产厂家：
1、液压系统：选用上海液二、建湖液压（出口型）
2、油泵：选用上海低噪音油泵
3、密封圈：选用台湾鼎基
4、电机：中国双塔集团
5、主要电器元件：选用法国斯奈德电器
6、数显系统：采用香港东方三源、南京埃斯顿公司系统
型号 | 可剪规格 | 剪切角度 | 行程次数 | 后挡料调节 | 主电机 | 外形尺寸 (L×W×H)(mm) |
QC12Y-4×2500 | 4×2500 | 1°30' | ≥18 | 20-600 | 5.5 | 3120×1460×1500 |
QC12Y-4×3200 | 4×3200 | 1°30' | ≥14 | 20-600 | 5.5 | 3820×1720×1620 |
QC12Y-4×4000 | 4×4000 | 1°30' | ≥10 | 20-600 | 5.5 | 4620×1850×1700 |
QC12Y-4×5000 | 4×5000 | 1°30' | ≥10 | 20-600 | 7.5 | 5786×2200×2160 |
QC12Y-6×2500 | 6×2500 | 1°30' | ≥18 | 20-600 | 7.5 | 3140×1540×1570 |
QC12Y-6×3200 | 6×3200 | 1°30' | ≥14 | 20-600 | 7.5 | 3840×1660×1620 |
QC12Y-6×4000 | 6×4000 | 1°30' | ≥10 | 20-600 | 7.5 | 4645×1850×1700 |
QC12Y-6×5000 | 6×5000 | 1°30' | ≥10 | 20-750 | 11 | 5786×2200×2060 |
QC12Y-6×6000 | 6×6000 | 1°30' | ≥10 | 20-800 | 11 | 6730×2500×2090 |
QC12Y-8×2500 | 8×2500 | 1°30' | ≥14 | 20-600 | 11 | 3140×1540×1570 |
QC12Y-8×3200 | 8×3200 | 1°30' | ≥10 | 20-600 | 11 | 3840×1660×1620 |
QC12Y-8×4000 | 8×4000 | 1°30' | ≥8 | 20-600 | 11 | 4664×1880×1720 |
QC12Y-8×5000 | 8×5000 | 1°30' | ≥7 | 20-750 | 15 | 5786×2252×2310 |
QC12Y-8×6000 | 8×6000 | 1°30' | ≥5 | 20-750 | 15 | 6900×2570×2280 |
QC12Y-10×2500 | 10×2500 | 2° | ≥11 | 20-600 | 15 | 3350×2050×1950 |
QC12Y-10×3200 | 10×3200 | 1°48' | ≥10 | 20-600 | 15 | 4050×2050×1950 |
QC12Y-10×4000 | 10×4000 | 2° | ≥12 | 20-800 | 18.5 | 4800×2200×2100 |
QC12Y-12×2500 | 12×2500 | 1°40' | ≥11 | 20-800 | 18.5 | 3245×2042×1900 |
QC12Y-12×3200 | 12×3200 | 1°40' | ≥10 | 20-800 | 18.5 | 3945×2042×1900 |
QC12Y-12×4000 | 12×4000 | 1°40' | ≥8 | 20-800 | 18.5 | 4745×2192×2050 |
QC12Y-16×2500 | 16×2500 | 2°20' | ≥8 | 20-800 | 18.5 | 3445×2477×1880 |
QC12Y-16×3200 | 16×3200 | 2°20' | ≥7 | 20-800 | 18.5 | 3945×2477×2035 |
QC12Y-16×4000 | 16×4000 | 2°20' | ≥5 | 20-800 | 18.5 | 4745×2477×2035 |
QC12Y-20×2500 | 20×2500 | 2°30' | ≥6 | 20-800 | 30 | 3260×2188×2340 |
QC12Y-20×3200 | 20×3200 | 2°30' | ≥5 | 30-800 | 30 | 4150×2350×2710 |
QC12Y-20×4000 | 20×4000 | 2°30' | ≥5 | 30-800 | 37 | 4855×2600×2400 |
QC12Y-20×5000 | 20×5000 | 2°30' | ≥4 | 20-800 | 37 | 5900×3000×3300 |
QC12Y-25×2500 | 25×2500 | 3° | ≥5 | 40-800 | 37 | 3500×2400×2500 |
QC12Y-25×3200 | 25×3200 | 3° | ≥4 | 40-1000 | 37 | 4200×2400×2500 |
备注：
本资料所列数据为参考数据，如有改动恕不另行通知，本公司保留对此资料的最终解释权。
