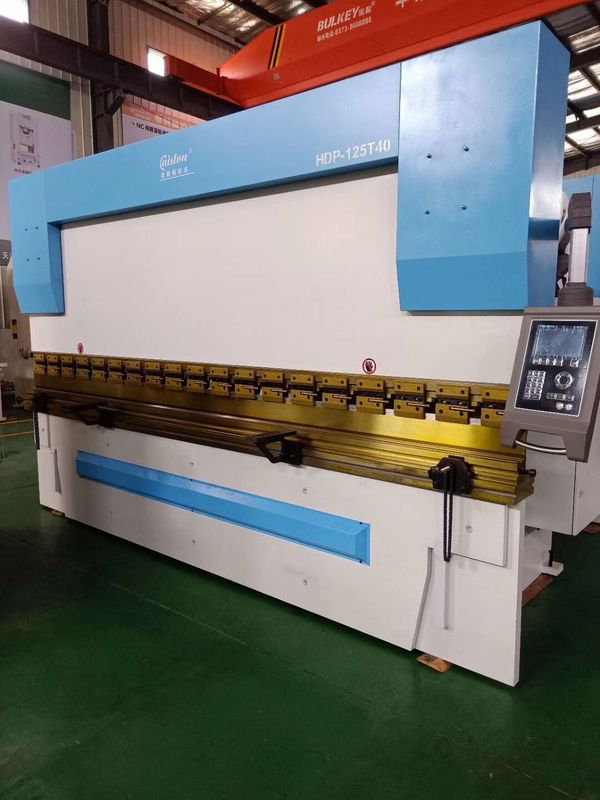

电液伺服数控折弯机

产品详情

产品参数

●两侧主油缸同步采用德国进口电液伺服阀和德国 HEIDENHAIN 公司光栅尺构成闭环控制，反馈精确，滑块运行准确，从而使折弯精度、滑块重复定位精度高。
●采用液压凸形自动补偿系统，解决滑块在折弯过程中的变形对工件质量的影响。补偿数量由数控系统自电液伺服数控折弯机自动调整，方便精确。
●采用功能齐全的后挡料机构，可选择控制多个后挡料轴。后挡料中的功能部件。如导轨、丝杠、轴承等均选用进口原件，确保后挡料的挡料精度。
●机身采用整体焊接结构，便于运输，便于加工，能确保机床的整机精度。
●机身、滑块等重要部件均采用 ANSYS 有限元分析软件进行分析，确保机床可靠性。
●液压系统采用德国进口集成式控制系统，减少管路安装，提高了机床的工作稳定性，外形美观简洁。
●数控系统采用荷兰DELEM、意大利ESA、瑞士CYBELEC数控系统
●机身两侧装有 C 型板，高精度光栅尺安装在 C 型板上，从而避免了折弯时机身变形对折弯精度的影响。

机床主要进口配件
--输入输出模块荷兰DELEM
--液压系统德国BOSCH
--伺服电机埃斯顿
--光学尺德国海德汉
--油泵德国BOSCH
-- 阀块德国BOSCH
--压力块组德国BOSCH
--同步块组德国BOSCH
--放大板德国BOSCH
--直线导轨台湾ABBA
--滚珠丝杠台湾ABBA
--密封件美国派克PARKER

型号	公称力 (kn)	工作台长度 (mm)	立柱间距离 (mm)	喉口深度 (mm)	滑块行程 (mm)	工作台与滑块间最大开启高度 (mm)	主电机功率 (kw)	机床外型尺寸（长 × 宽 × 高） (mm)
63/3200	630	3200	2700	250	100	400	5.5	4340×1460×2420
100/3200	1000	3200	2700	320	150	450	7.5	3450×1450×2600
160/3200	1600	3200	2700	320	200	465	11	3250×2535×2920
250/3200	2500	3200	2700	400	250	560	15	4000×2250×4060
250/4000	2500	4000	3300	400	250	560	15	4800×2250×4060
250/5000	2500	5000	4100	400	250	560	15	5800×2250×4060
250/7000	2500	7000	6250	400	250	560	15	7800×2250×4160
320/4000	3200	4000	3300	400	250	560	22	4060×2570×4560
320/5000	3200	5000	4300	400	250	560	22	5060×2570×4560
320/6000	3200	6000	5300	400	250	560	22	6060×2570×4560
400/4000	4000	4000	3100	400	320	625	37	4050×3240×3880
400/5000	4000	5000	4210	400	320	625	37	5050×3240×3880
400/6000	4000	6000	5100	400	320	625	37	6050×3240×3880
500/4000	5000	4000	3100	400	320	630	37	4090×2965×5320
500/5000	5000	5000	4100	400	320	630	37	5090×2965×5320
500/6000	5000	6000	5100	400	320	630	37	6090×2965×5320
630/5000	6300	5000	4100	400	320	710	45	5050×4910×3200
630/6000	6300	6000	5100	400	320	710	45	6050×4910×3200
800/5000	8000	8000	6700	350	400	750	55	9500×3000×6050

型号	公称力 (kn)	工作台长度 (mm)	立柱间距离 (mm)	喉口深度 (mm)	滑块行程 (mm)	工作台与滑块间最大开启高度 (mm)	主电机功率 (kw)	机床外型尺寸（长 × 宽 × 高） (mm)
63/3200	630	3200	2700	250	100	400	5.5	4340×1460×2420
100/3200	1000	3200	2700	320	150	450	7.5	3450×1450×2600
160/3200	1600	3200	2700	320	200	465	11	3250×2535×2920
250/3200	2500	3200	2700	400	250	560	15	4000×2250×4060
250/4000	2500	4000	3300	400	250	560	15	4800×2250×4060
250/5000	2500	5000	4100	400	250	560	15	5800×2250×4060
250/7000	2500	7000	6250	400	250	560	15	7800×2250×4160
320/4000	3200	4000	3300	400	250	560	22	4060×2570×4560
320/5000	3200	5000	4300	400	250	560	22	5060×2570×4560
320/6000	3200	6000	5300	400	250	560	22	6060×2570×4560
400/4000	4000	4000	3100	400	320	625	37	4050×3240×3880
400/5000	4000	5000	4210	400	320	625	37	5050×3240×3880
400/6000	4000	6000	5100	400	320	625	37	6050×3240×3880
500/4000	5000	4000	3100	400	320	630	37	4090×2965×5320
500/5000	5000	5000	4100	400	320	630	37	5090×2965×5320
500/6000	5000	6000	5100	400	320	630	37	6090×2965×5320
630/5000	6300	5000	4100	400	320	710	45	5050×4910×3200
630/6000	6300	6000	5100	400	320	710	45	6050×4910×3200
800/5000	8000	8000	6700	350	400	750	55	9500×3000×6050

备注：
本资料所列数据为参考数据，如有改动恕不另行通知，本公司保留对此资料的最终解释权。
