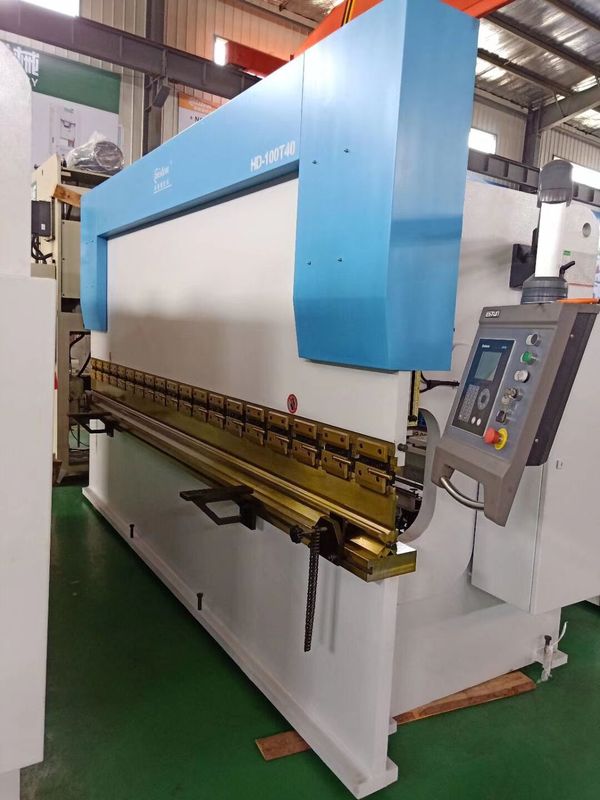

伺服扭轴数控折弯机

产品详情

产品参数

扭轴数控折弯机机床性能特点
● 该折弯机机械挡块，扭轴同步，精度高。
● 配用荷兰Delem的专用数控系统，光栅尺. 压力比例阀. 伺服电机均原装进口。
● 滑块行程. 后挡料均由电脑自动控制。
● 后挡料采用滚珠丝杆. 滚动导轨，重复定位精度高。

主要外购件生产厂家：
1. 液压系统：选用德国德国BOSCH（Rexroh）液压系统
2. 油泵：选用上海诚捷公司航空标准静音齿轮泵
3. 密封圈：选用美国派克
4. 主要电器元件：选用法国斯奈德公司
5. 电机：中国双塔集团
6. 滚珠丝杠：台湾HIWIN
7. 直线导轨. 滚珠丝杠：台湾HIWIN. 台湾TBI
8. 数控系统：选用南京埃斯顿E200变频控制系统。

选配装置：
1. 数控系统DA41伺服控制系统
2. 夹具装置：便携式快夹
3. 拖料装置：可移动式前拖料，升降式后拖料
4. 安全保护装置：光电保护. 激光保护
5. 补偿机构：下油缸补偿机构

型号	公称力 (kn)	工作台长度 (mm)	立柱间距离 (mm)	喉口深度 (mm)	滑块行程 (mm)	工作台与滑块间最大开启高度 (mm)	主电机功率 (kw)	机床外型尺寸（长 × 宽 × 高） (mm)
63/3200	630	3200	2700	250	100	400	5.5	4340×1460×2420
100/3200	1000	3200	2700	320	150	450	7.5	3450×1450×2600
160/3200	1600	3200	2700	320	200	465	11	3250×2535×2920
250/3200	2500	3200	2700	400	250	560	15	4000×2250×4060
250/4000	2500	4000	3300	400	250	560	15	4800×2250×4060
250/5000	2500	5000	4100	400	250	560	15	5800×2250×4060
250/7000	2500	7000	6250	400	250	560	15	7800×2250×4160
320/4000	3200	4000	3300	400	250	560	22	4060×2570×4560
320/5000	3200	5000	4300	400	250	560	22	5060×2570×4560
320/6000	3200	6000	5300	400	250	560	22	6060×2570×4560
400/4000	4000	4000	3100	400	320	625	37	4050×3240×3880
400/5000	4000	5000	4210	400	320	625	37	5050×3240×3880
400/6000	4000	6000	5100	400	320	625	37	6050×3240×3880
500/4000	5000	4000	3100	400	320	630	37	4090×2965×5320
500/5000	5000	5000	4100	400	320	630	37	5090×2965×5320
500/6000	5000	6000	5100	400	320	630	37	6090×2965×5320
630/5000	6300	5000	4100	400	320	710	45	5050×4910×3200
630/6000	6300	6000	5100	400	320	710	45	6050×4910×3200
800/5000	8000	8000	6700	350	400	750	55	9500×3000×6050

备注：
本资料所列数据为参考数据，如有改动恕不另行通知，本公司保留对此资料的最终解释权。
